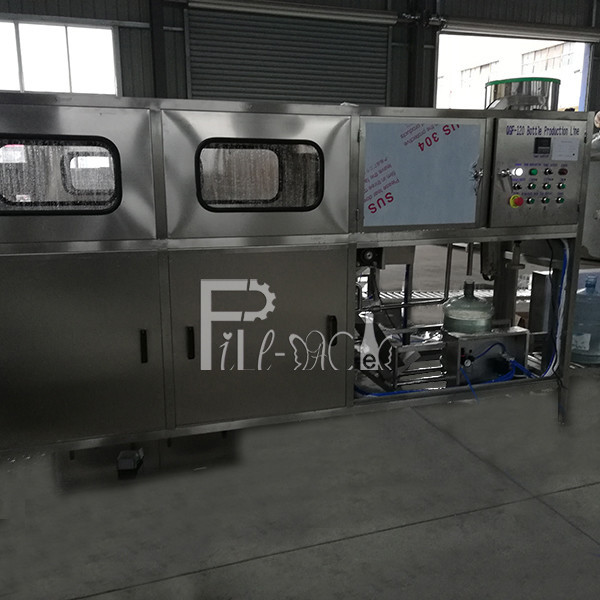

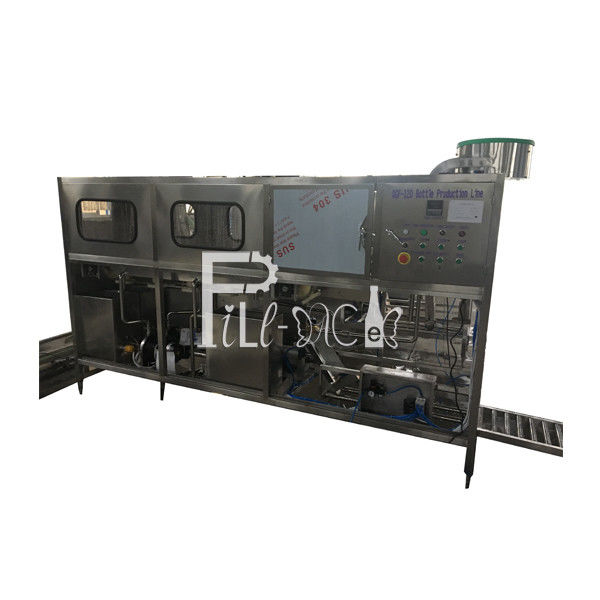

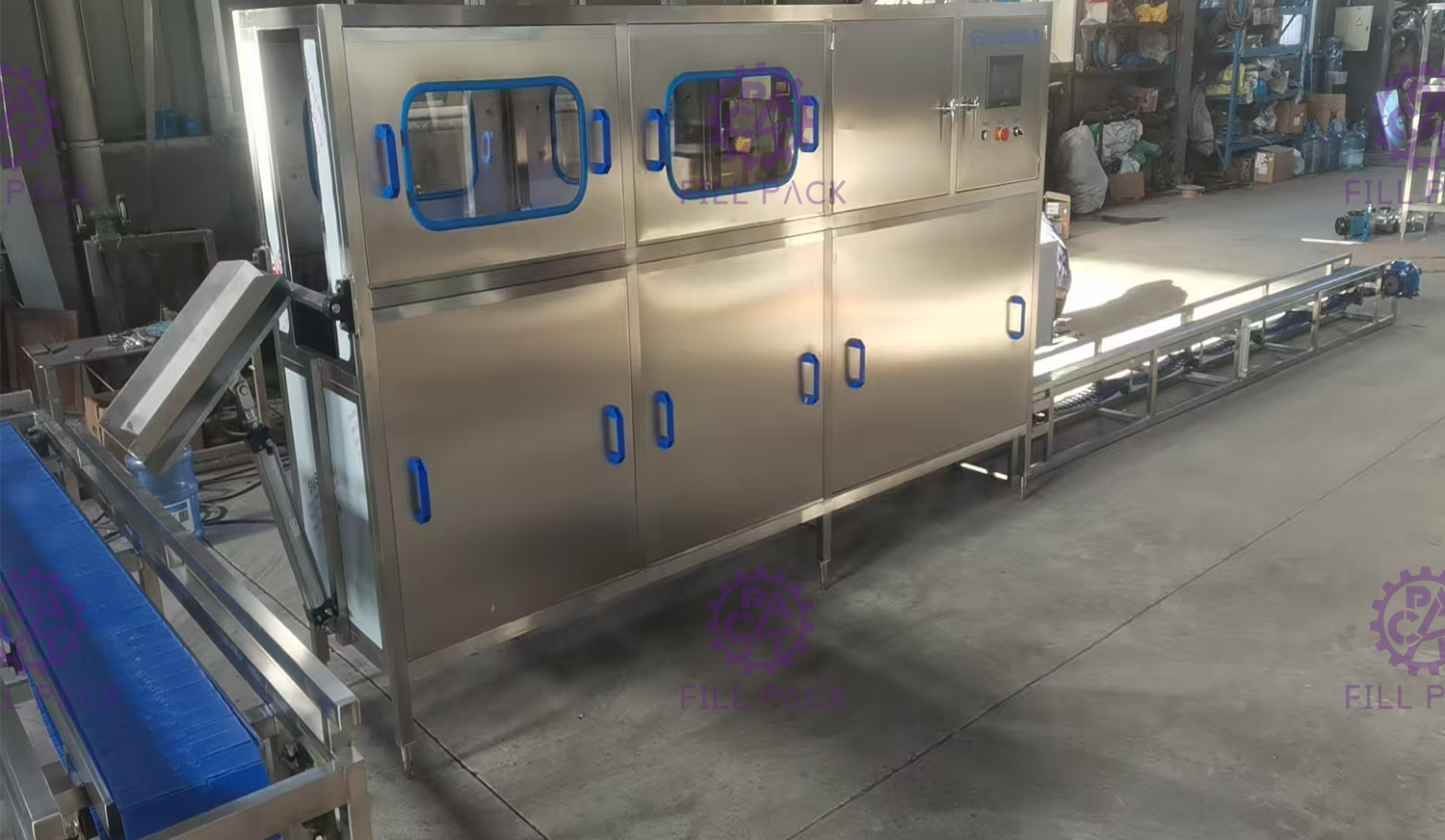

20 Litre Tek Sıra 120 BPH Galon Dolum Hattı

Ürün Açıklaması

PLC kontrol sistemli, tek sıralı 120BPH otomatik 3 - 5 galonluk şişe dolum makinesi

Prensip:

Bu galonluk şişe dolum makinesi, kavanoz yıkama-dolum-kapaklama fonksiyonlarını bir araya getirir;

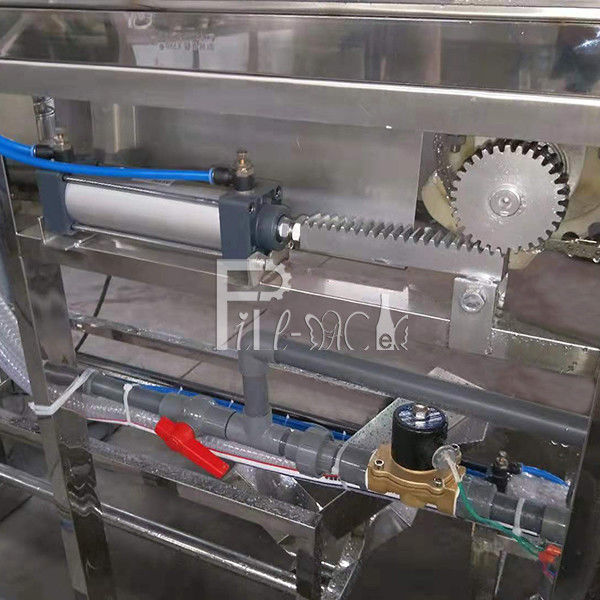

Çalışan, boş kavanozu manuel olarak kavanoz tutucusuna yükler, kavanozlu kavanoz tutucusu, kavanoz yıkama için önceden transfer edilir, iletim gücü dişli silindiri ile sağlanır;

Yıkama 2 kısma ayrılır, 1. işlem dezenfektan sıvısı ile, 2. işlem saf su ile yapılır;

Yıkamadan sonra, kavanozlar yerçekimi kuvveti ile iletim zinciri tarafından kavanoz tutucusundan açısal plakaya düşecektir;

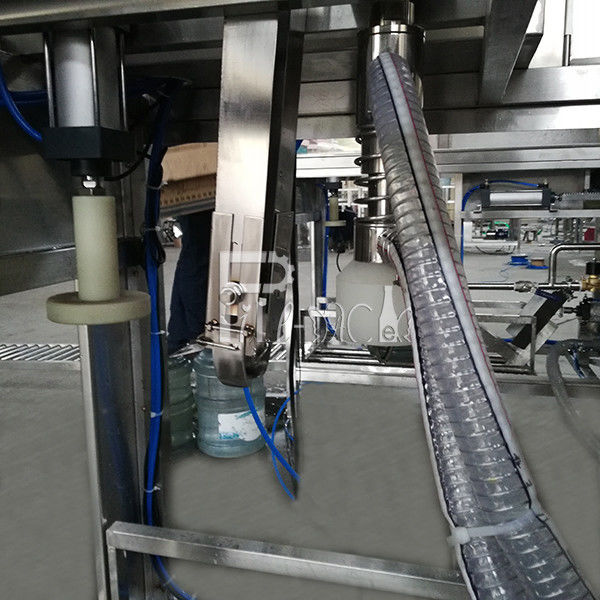

Daha sonra kavanozlar, dolum kafasının altına itme silindiri tarafından itilir, ardından dolum başlar;

Dolum hacmi, dolum süresi ayarı ile kontrol edilebilir.

Doldurulmuş kavanozlar, daha sonra boş kavanozlar tarafından kapaklama kafasının altına itilir.

Çalışan, çok sayıda düzensiz kapağı kapak yükleyiciye koyar, kapak yükleyici kapağı otomatik olarak sıralayarak kapak rayına yükler. Doldurulmuş şişeler kapaklama kafasının altından geçerken, kapak kavanoz boynuna düşer, ardından kapaklama silindiri, kapak presleme silindiri ile otomatik olarak kapaklamayı yapar.

Karakterler:

1, Tüm galonluk şişe dolum makinesi Mitsubishi PLC sistemi tarafından kontrol edilir, tüm silindir hareketleri tahrik mesafesi için önceden hesaplanır;

2, Galonluk şişe dolum makinesi otomatik modelde çalışabilir, manuel model makine kontrolü içindir;

Parametreler:

Durulama pompası 1: 0.37KW

Durulama pompası 2: 0.37KW

Dolum pompası: 0.55KW

Kapak sıralama motoru: 0.09KW

Boyut: 3100*570*1450mm (yan tarafta kapak yükleyici) / 2700*570*1720mm (üstte kapak yükleyici) + 2000mm konveyör

Ağırlık: 400kg

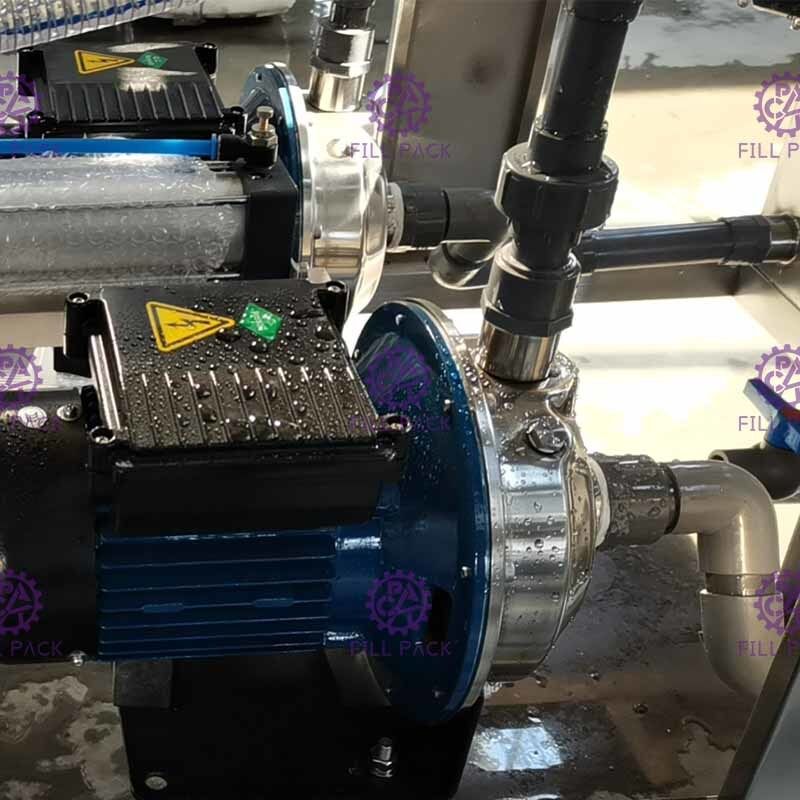

Su pompaları detayları:

Motor detayları:
