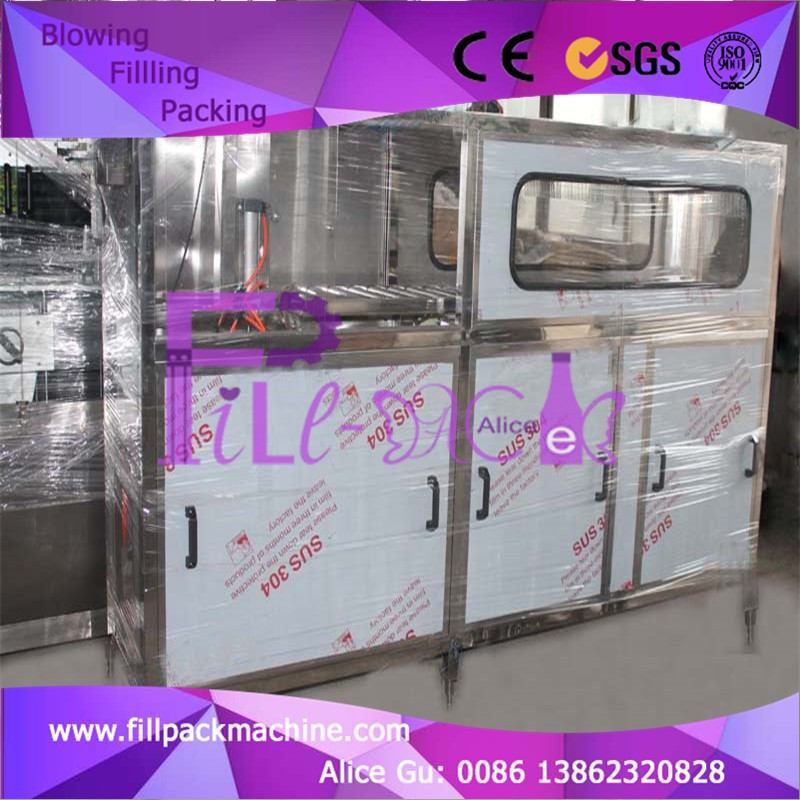

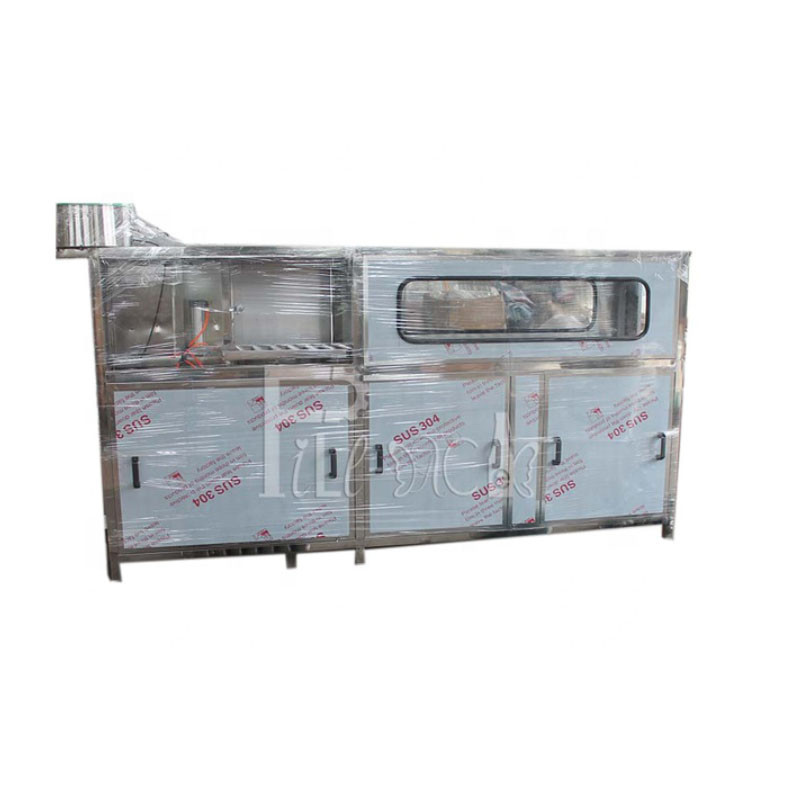

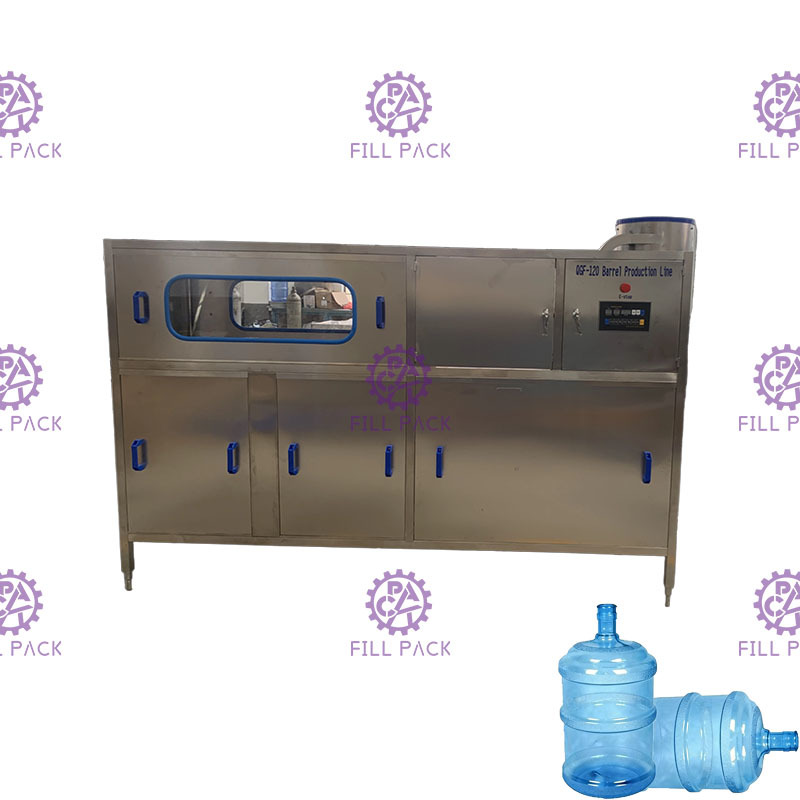

120bph PLC Sus304 5 Galon Su Şişeleme Ekipmanı

1, Tam SUS304 ile monoblok durulayıcı-dolgu-kapak

Prensip:

Bu Galon su üretim tesisi, kavanoz yıkama-doldurma-kapatma fonksiyonları ile birlikte entegre edilmiştir;

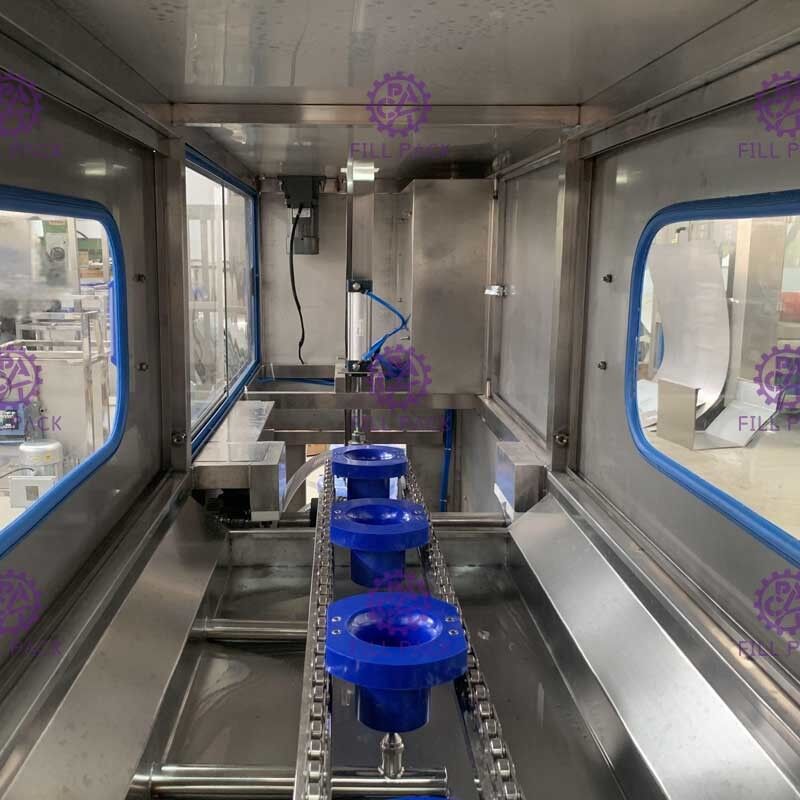

İşçi boş kavanozu kavanoz tutucuya manuel olarak yükler, kavanozlu kavanoz tutucu kavanoz yıkama için önceden aktarılır, iletim kuvveti dişli silindirdir;

Yıkama 3 bölüme ayrılacaktır, 1. işlem dezenfektan sıvı ile, 2. işlem geri dönüşümlü su ile yıkama, 3. işlem saf su ile;

Yıkadıktan sonra kavanozlar, yerçekimi kuvveti ile şanzıman zinciri ile kavanoz tutucusundan açılı plaka üzerine düşecek;

Daha sonra kavanozlar, silindiri doldurma başlığının altına iterek itilir, ardından doldurma başlar;

Dolum hacmi, dolum süresi ayarlanarak kontrol edilebilir.

Doldurulan kavanozlar daha sonra boş kavanozlar tarafından kapak altına itilecektir.

İşçi, kapak yükleyicisine çok sayıda düzensiz kapak koydu, kapak yükleyici, kapak rayına yüklemek için kapağı otomatik olarak sıralayacaktır.Doldurulan şişeler kapatma başlığının altından geçtiğinde, kapak kavanoz boynuna düşecek, ardından kapatma silindiri, kapak pres silindiri ile kapatma işlemini otomatik olarak yapacaktır.

karakterler:

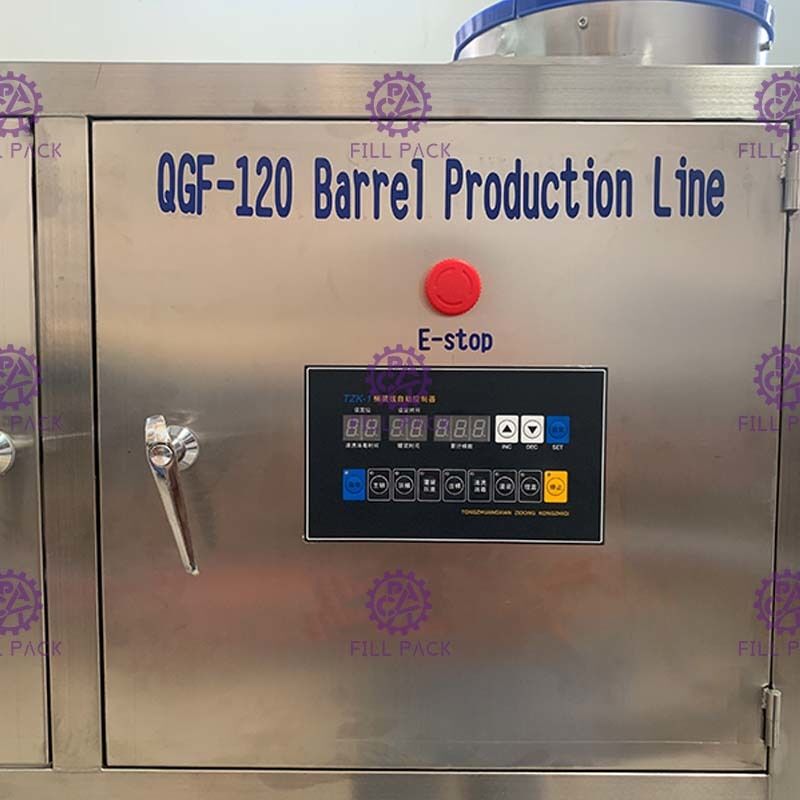

1, Tüm makine PID mikrobilgisayar sistemi tarafından kontrol edilir, tüm silindir hareketi, tahrik edilen mesafe için önceden hesaplanır;

2, Makine otomatik model altında çalışabilir, manuel model makine kontrolü içindir;

parametreler:

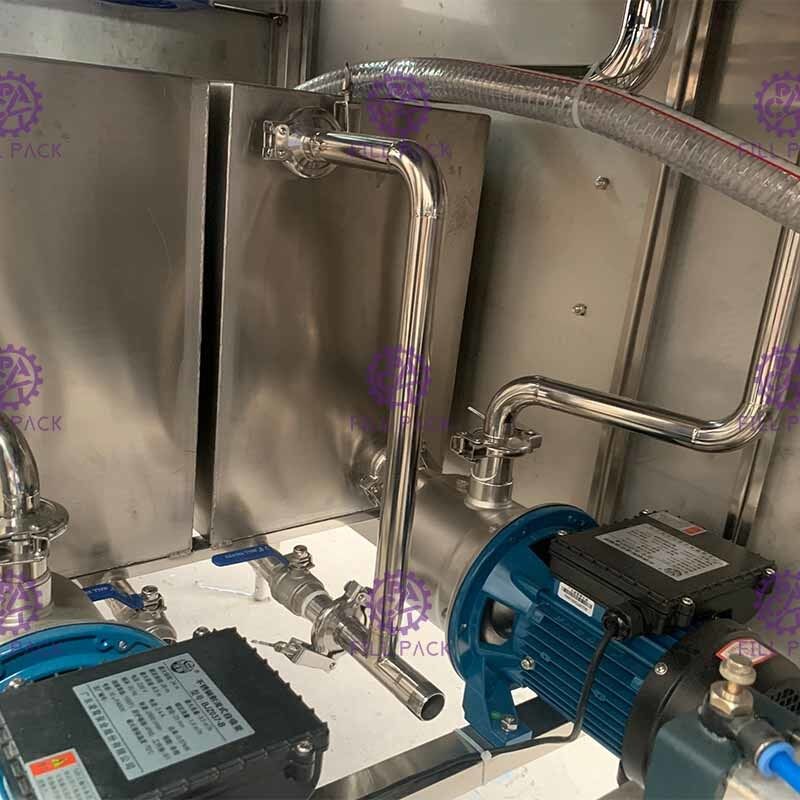

Durulama pompası 1: 0.37KW

Durulama pompası 2: 0.37KW

Dolum pompası: 0.55KW

Kapak ayırma motoru: 0.09KW

Boyut: 2500*650*1600mm (kapak yükleyici olmadan) /2500*650*1800mm (üstte kapak yükleyici ile)

+ 2000mm konveyör

Ambalaj boyutu: 2800*700*1600mm (kapak yükleyici olmadan) /2800*700*1800mm (üstte kapak yükleyici ile)

Ağırlık: 400kg

2, Makaralı konveyör 3, kontrol ışığı
