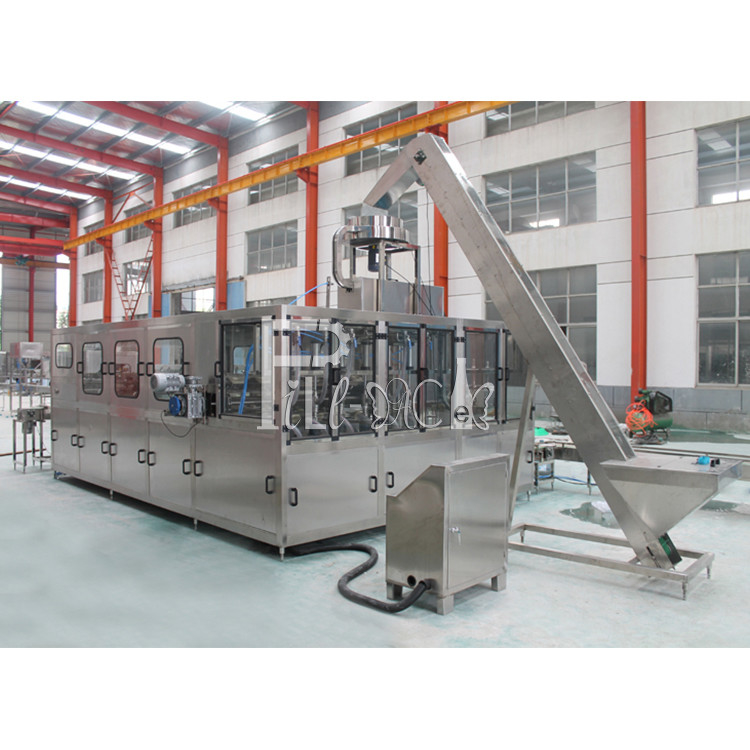

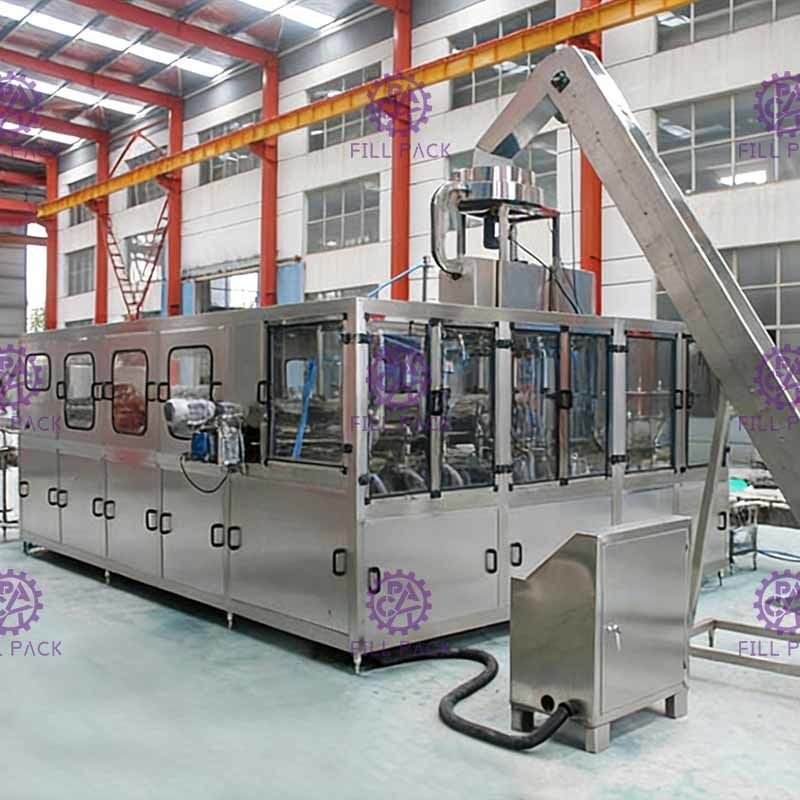

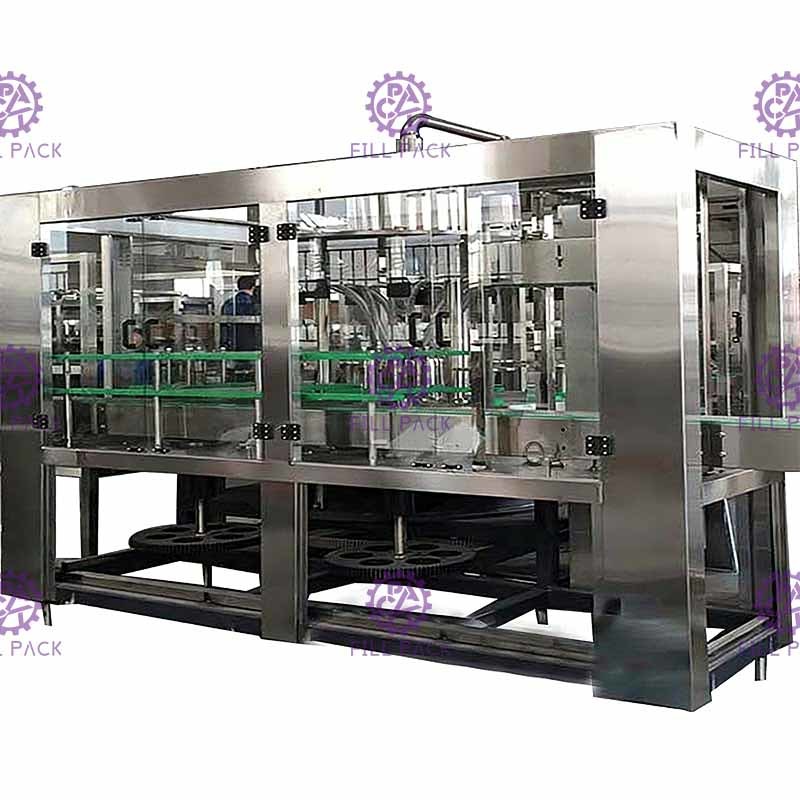

1200bph Maden Suyu Şişeleme Makinesi Üretim Hattı Komple 5 Galon / 20L Şişe Su Dolum Makinesi

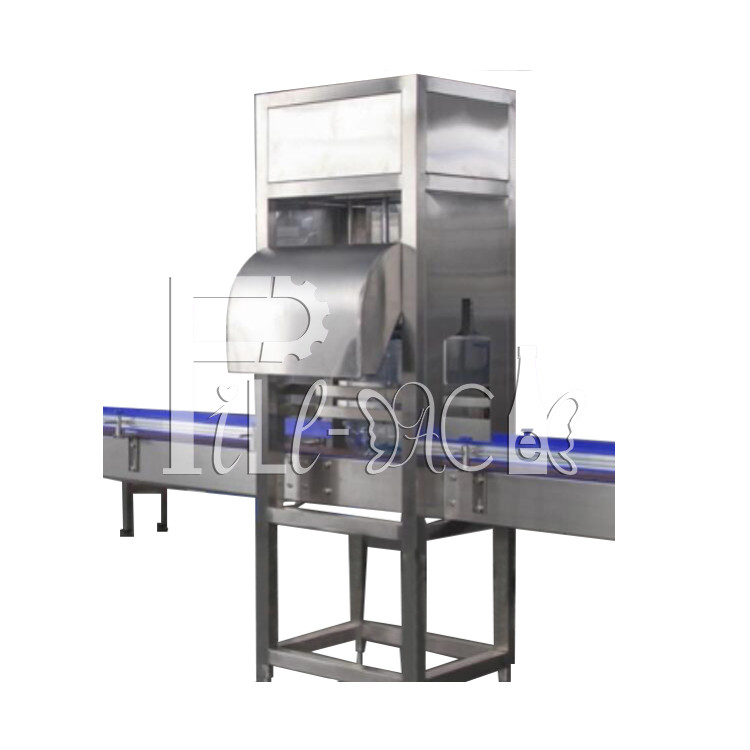

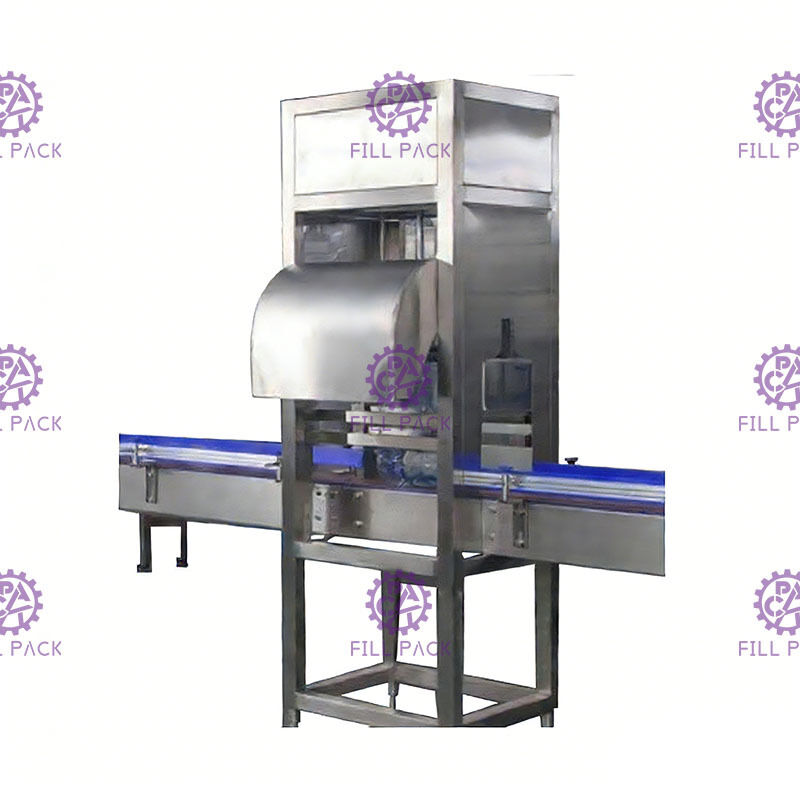

1.1, Otomatik Kapak Sökücü

Bu Galon şişe dış fırçalama hattı silindir ile tahrik edilir, PLC tarafından kontrol edilir; Varil kontrolü ile otomatik çalışma;
Kapak sökme başlığı pençe cihazı ve silindirden oluşur, kapak sökme başlığı konumu yukarı ve aşağı hareket edebilir, pençe cihazı farklı kapaklara uygun olacak şekilde hafifçe ayarlanabilir.
Galon şişe makineye girdiğinde, kapak sökme başlığı aşağı inecek ve pençe cihazı varil kapağı kenarlarını sıkıca tutacak ve ardından kapakları çıkarmak için varili kaldıracaktır; Ve kapaklar çıkarıldığında, kompresör havası kapakları kapak haznesine üfleyecek, ardından müşterinin kendi tutucusuna dışarı düşecektir;
Pençe basıncı kapakları korumak için ayarlanır;

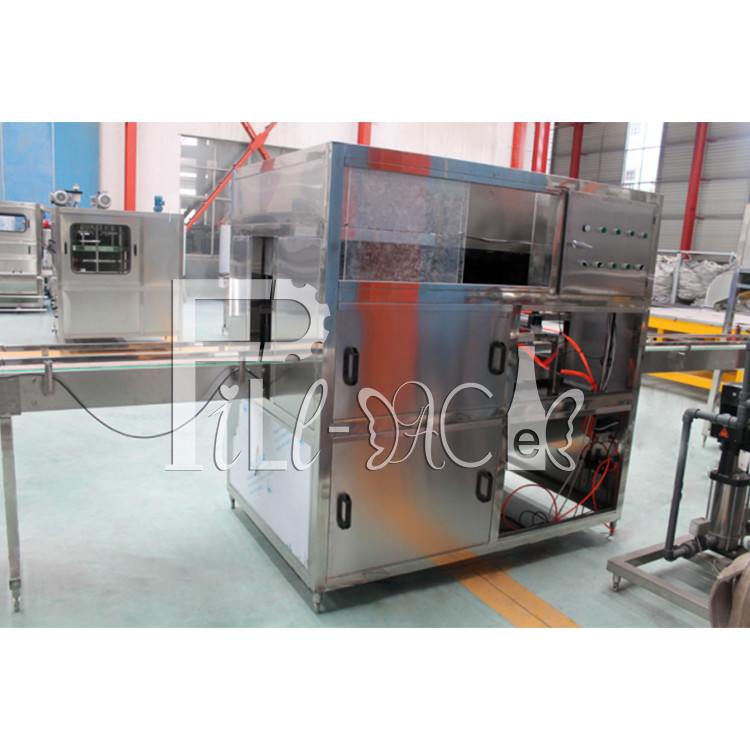

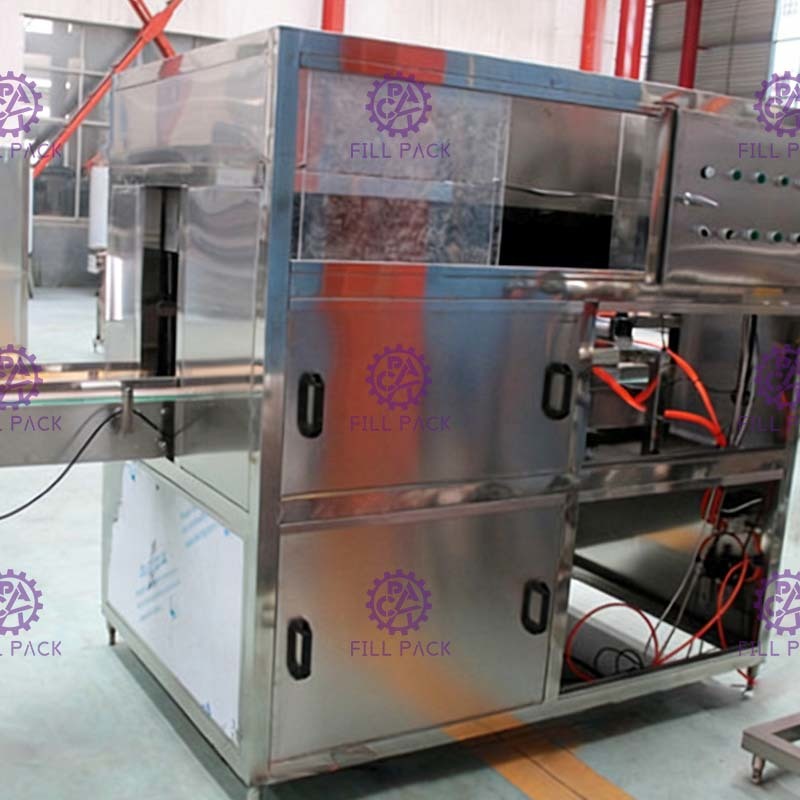

Genel

Galon şişe dış fırçalama hattı, galon kavanozunun dış fırça ile yıkanması için kullanılır; Kavanozlar konveyör ile makineye gönderildiğinde, motor tarafından tahrik edilen iç fırçalar hızla dönecektir. Ana fırça şekli, kavanoz boynu ve omzunun tamamen yıkanacağı kavanoz şekline ve boyutuna göre yapılır. Su gösterimi, fırça yıkama ile aynı anda yapılacaktır.

Boyut: 1800*1550*1750mm
Ağırlık: 200kg
Güç: 3KW

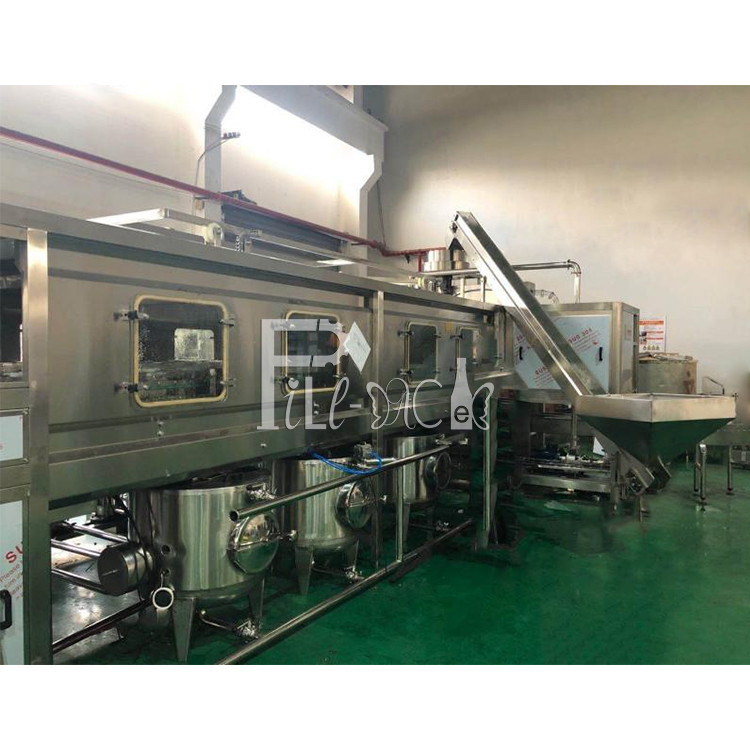

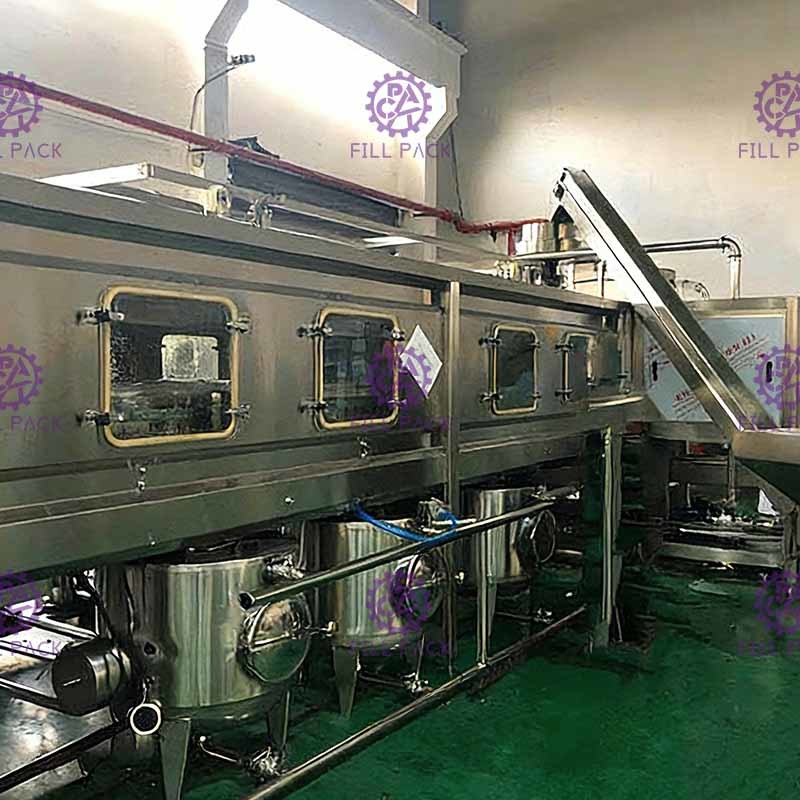

Monoblok kavanoz durulama makinesi

Yıkama makinesi temel olarak çerçeve, transmisyon parçası, yıkama hatları, su tankları, şişe rafları ve diğer bileşenlerden oluşur.

1, Raf: tamamen 80x80 kare boru kaynaklı paslanmaz çelik, yüksek mukavemet, iyi sertlik, hafiflik, güzel görünüm, kolay temizlik vb. Otomatik şişe gövdeleri ve şasi kaynağı.

2, Transmisyon: tahrik dişlisi, zincir, şişe rafı pervanesi, katı şişe kapları vb., zincirler, dişliler daha bilimsel ve daha mükemmel hale getirmek için dikkatlice tasarlanmıştır.

3, Ana tahrik: frekans kontrolü şişe konveyör istasyonu her biri sabit bir süre kalır, zincir plakası otomatik şişenin konumuna ve şişenin açısal konumuna göre de tüm otomatik çalışmanın doğru konumlandırılmasını sağlamak için titiz bir hesaplamadan geçer.

4, Ayarlama: Tüm zincirin elastik tutarlılığını sağlamak için zincir uç yatak cıvatalarını ayarlayabilirsiniz.

Boru hatları paslanmaz çelik yıkama makinesi boru bağlantısından yapılmıştır, spiral nozulun iyi etki için daha güçlü yıkama noktaları vardır, yüksek verimlilik, ölü uçlar yoktur.

Durulama 18 kez bölünür ve boşaltma istasyonları, alkali sıvı, geri dönüşüm suyu, aseptik su ve saf su ile her durulama adımından sonra ayarlanır, her istasyon süresi 8S'dir.

Parametreler:

Silindir: AirTAC-Tayvan

Manyetik valf: AirTAC-Tayvan

Hava tüketimi: 0.6M3/dak; 0.6Mpa

Yükselen pompa-dolum pompası: Nanfang

Motor: LJL ZheJiang

PLC: Mitsubishi Japonca

Isıtma Gücü: 18KW, diğer parçalar Güç: 6KW

Boyut: 11000*2300*2200mm

Ağırlık: 5000kg

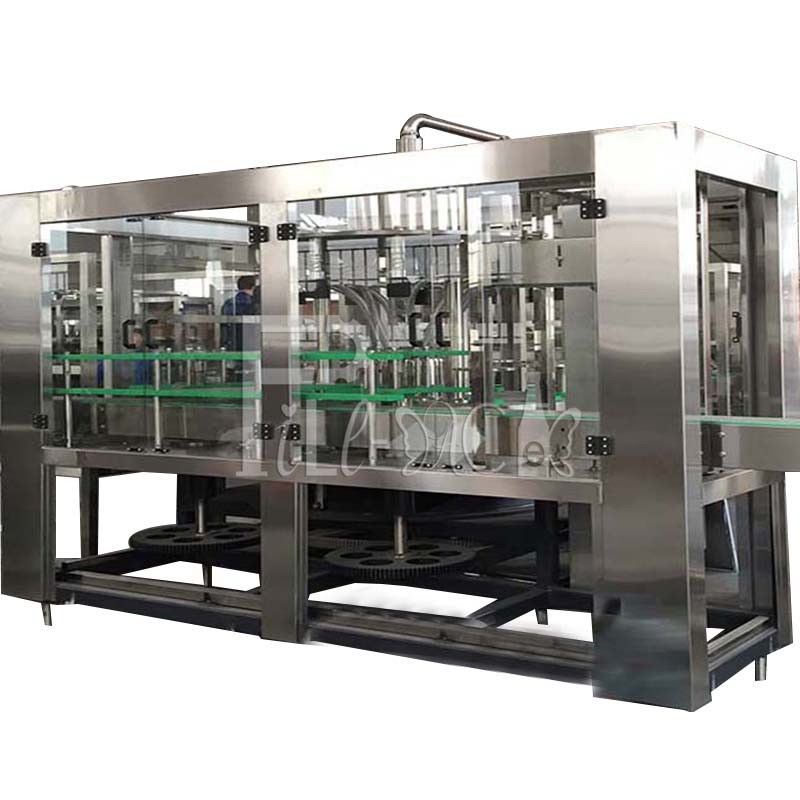

Otomatik döner kavanoz dolgusu:

Genel:

Bu makine, pompadan suya kova sulama sıvısı ile mikro basınç dolumu benimser, dolum işleminin her zaman sulama sıvısı varillerinin dolu durumda olmasını sağlar, sulama sıvısı varilinin üstü bir basınç sensörü ile, bir basınç sensörü sinyali invertere, inverter tarafından pompa motoru hızını kontrol eder, böylece sabit bir dolum basıncı sağlar.

Şişe, bir yıldız tekerleği ile şişe dolum makinesine beslenir, başlangıç noktasına ulaşmak için dolum alanı, kam boyunca silindir şişeleri yukarı kaldıracak, bir şişeyi doldurmak için dolum valfini başlatacak ve gövde vb. ile birlikte senkronize olarak dönecektir; şişeler sulama bitiş noktası yükleme bölgesine gelir, kam silindir şişelerine ulaşmak için düşük kendi kendine sıfırlama Dolum valfini kapatın, yıldız tekerleği ile varilin sonunu şişe dolum makinesinden gönderin.

Bileşen:

PLC: Mitsubishi

Hava bileşenleri: AirTAC

Su pompaları: NanFang

Transdüser: Mitsubishi

Parametreler:

Güç: 5KW

Dolum kafaları: 9 adet

Boyut: 2900*2700*2200mm

Ağırlık: 2500kg
