ISO PVC 5 Galon Boyunluk Şişe Etiketleme Makinesi
İlgili kişi : Alice Gu
Telefon numarası : 86-15862615333
WhatsApp : +8615862615333
| Min sipariş miktarı : | 1 takım | Fiyat : | 35500USD-57000USD |
|---|---|---|---|
| Ambalaj bilgileri : | ahşap kasa | Teslim süresi : | 25-30 iş günü |
| Ödeme koşulları : | L/C,D/A,D/P,T/T,Western Union,MoneyGram | Yetenek temini : | ayda 20 takım |
| Menşe yeri: | Zhangjiagang, ÇİN | Marka adı: | Fillpack |
|---|---|---|---|
| Sertifika: | CE/ISO9001 | Model numarası: | ROPP-9/ROPP-12/ROPP-15/ROPP-18/ROPP-24 |
|
Detay Bilgi |
|||
| İş istasyonu: | 9/12/15/18/24 | verim: | 9000BPH-24000BPH |
|---|---|---|---|
| Gaz Basıncı: | 0.7MPA | Güç: | 16kw |
| Konveyör Hızı: | 30 m/dak | En yüksek etiket besleme hızı: | 100 metre etiket / dk maksimum hız |
| Maksimum etiket genişliği: | 195mm (özelleştirilebilir) | Maksimum etiket uzunluğu: | 500 mm |
| Maksimum etiket çapı: | 400 mm | Etiket göbek çapı: | 76,2 mm |
| etiketleme tutkalı: | sıcak eriyik ile ön ve son kenar yapıştırma | Yapıştırma sıcaklığı: | 120 ~ 160 ℃ |
| Vurgulamak: | Plastik şişe etiketleyicisi,Döner OPP şişe etiketleyicisi,Sıcak yapıştırıcı erime etiketleme makinesi |
||
Ürün Açıklaması

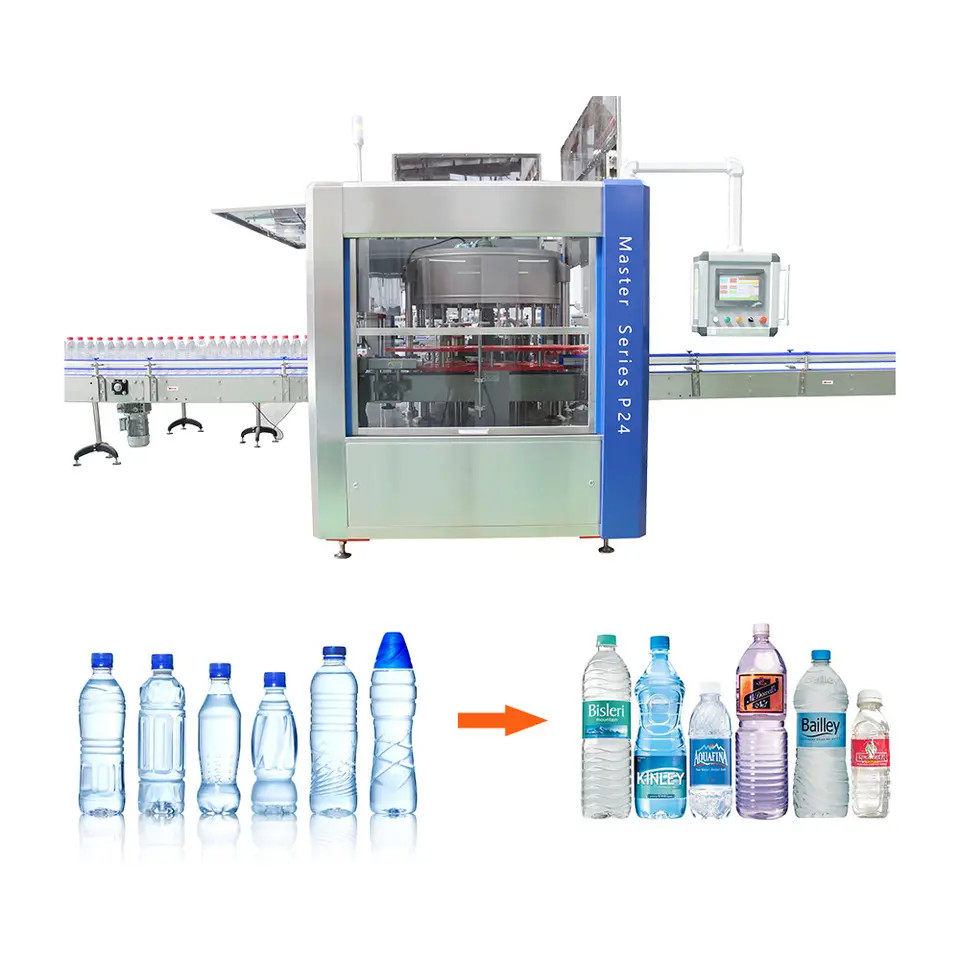

Döner OPP Şişe Etiketleme Makinesi Sıcak Tutkal Eritme Etiketleme Makinesi Ekipman Etiket Uygulayıcı Plastik Şişe Su Fabrikası İçin
Çalışma prensibi
Çalışma sürecinin başında, şişeler konveyör bant üzerinde sabit bir hızda etiketleme makinesine beslenir. Mekanik sabitleme cihazı şişeleri sabit bir mesafeyle ayırır ve şişeleri konveyör bant boyunca iter. Etiketleme makinesinin mekanik sistemi bir tahrik tekerleği, bir etiketleme tekerleği ve bir makara içerir.

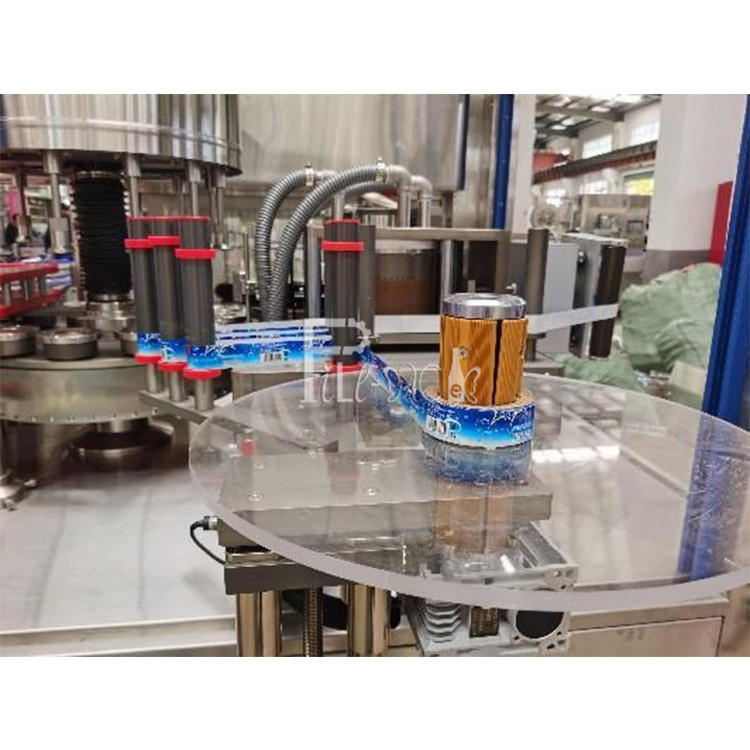

Tahrik tekerleği etiket bandını aralıklı olarak çeker, etiket bandı makaradan dışarı çekilir ve etiketleme tekerleği etiketleme tekerleğinden geçtikten sonra etiket bandını şişeye bastırır. Etiket bandının gerginliğini korumak için makara üzerinde açık döngü yer değiştirme kontrolü kullanılır. Etiketler etiket bandı üzerinde birbirine sıkıca bağlı olduğundan, etiket bandı sürekli olarak durup başlamalıdır.
Etiket, etiketleme tekerleği şişeyle aynı hızda hareket ettiğinde şişeye yapıştırılır. Konveyör bant belirli bir konuma ulaştığında, etiket bandı tahrik tekerleği konveyör bantla eşleşen bir hıza hızlanır ve etiket uygulandıktan sonra duracak şekilde yavaşlar.
Süreç:
Şişe girişi → ön konumlandırma → etiket besleme → etiketleme → bitiş
Ekipman teknik parametreleri
| Model | ROPP-9 | ROPP-12 | ROPP-15 | ROPP-18 | ROPP-24 |
| İş İstasyonu | 12 | 5 | 1 | 18 | 24 |
| Verim | 9000BPH | 12000BPH | 15000BPH | 18000BPH | 24000BPH |
| Gaz basıncı | 0.7MPa | ||||
| Güç | 16KW | ||||
| Voltaj | Üç fazlı 380V 50 Hz | ||||
| Dış boyutlar(m) | 2.2*2.1*2.3 | 2.3*2.25*2.3 | 2.3*2.25*2.3 | 2.4*2.15*2.2 | 2.7*2.15*2.2 |
| Ağırlık | 2500Kg | 2800kg | 3000Kg | 3500Kg | 4000Kg |
|
Ekipmanın toplam uzunluğu (konveyör dahil) |
2500mm | 2600mm | 2600mm | 2700mm | 3000mm |
| Konveyör hızı | 30m/dak (aktarım hatlarının hızı gerçek üretime göre ayarlanabilir) | ||||
| Etiket beslemenin en yüksek hızı | dakikada maksimum 100 metre etiket hızı | ||||
| Etiketleme doğruluğu | ± 1mm | ||||
| Entegre Etiketleme doğruluğu | ± 1mm | ||||
| Maksimum etiket genişliği | 195mm(özelleştirilebilir) | ||||
| Etiketin maksimum uzunluğu | 500mm | ||||
| Etiketin maksimum çapı | 400mm | ||||
| Etiket çekirdek çapı | 76.2mm | ||||
| Etiketleme tutkalı | sıcak tutkal ile ön ve arka kenar yapıştırma | ||||
| Yapıştırma sıcaklığı | 120~160℃ | ||||
| Etiket türü | opp etiket, kağıt-plastik kompozit film etiket, kağıt etiket | ||||
| Değişen parçalar | bir takım (bir ürün için tatmin edici, her kalıp giriş vidası, giriş yıldız çarkı, çıkış yıldız çarkı, Şişe konumlandırma cihazı vb. içerir) | ||||
Mekanik parçalar:
Taşıma mekanizması: TRANSTECNO AC motor 750w (TRANSTECNO ile yavaşlatma), invertör hız kontrolü
Konveyör: İtalya FLEXON LF820-K325 endüstriyel naylon zincir plaka konveyör
Ana şasi taşıma mekanizması: TRANSTECNO AC motor 1.5Kw (TRANSTECNO ile yavaşlatma)
Şişe ayırmaEtiketleme mekanizması: Endüstriyel sonsuz dişli şişe ayırma mekanizması
Şişe besleme mekanizması: Yükleme doğruluğunu ve kararlılığını sağlamak için sonsuz dişli şişe besleme mekanizması ve yıldız çark konum besleme mekanizması ileKonumlandırma
mekanizması: Mekanik ön konumlandırma, etiket konumlandırma için şişeyi düzeltmek üzere kam mekanizması kullanılarakEtiketleme mekanizması: şişeler döner çark tarafından alınır, dönüş sırasında etiketlenir.

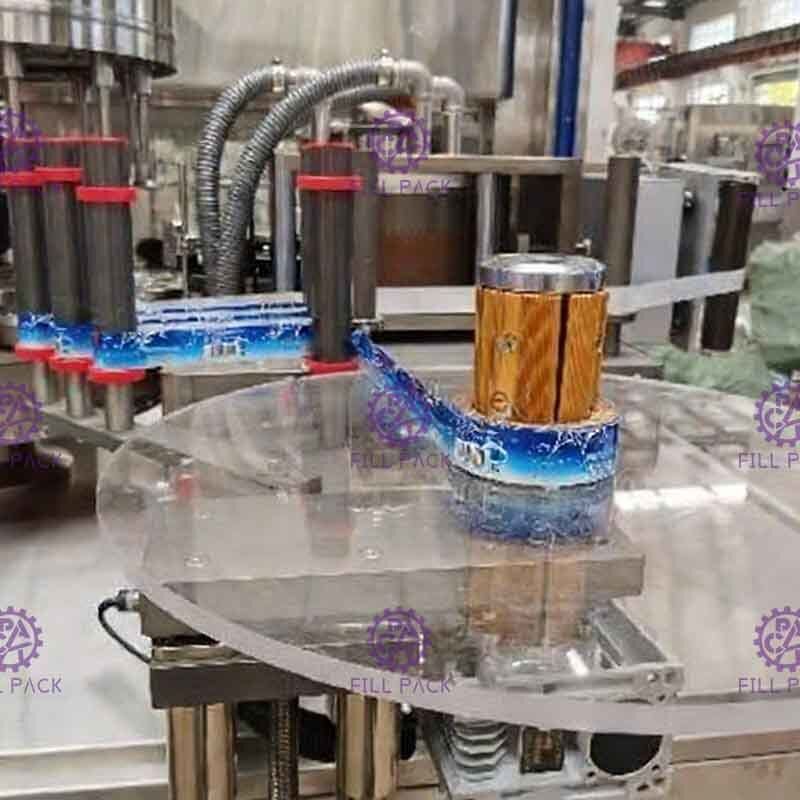

Etiket besleme mekanizması: Yüksek hızlı servo etiket besleme sistemi (servo motor ile tahrik)
Etiket bastırma mekanizması: Yaylı fırça ünitesi
Yönlendirilmiş şişe mekanizması: Çift koordinat kesitli kılavuz ray ile ayarlanır
Makinenin güvenlik bölümü:
Güvenlik koruması: Operatör güvenliğini sağlamak için, makine çalışırken lütfen koruyucu kapıları kapatınEtiket eksikliği alarmı: Etiket bitmek üzereyken operatörü etiketi değiştirmesi için uyarmak üzere bir alarm ayarlanır
Şişe eksikliği alarmı: Şişe eksik olduğunda makine durur ve alarm verir. Şişeler konulduğu anda makine otomatik olarak yeniden başlayacaktır, bu da çevrimiçi üretime kolaylık sağlayacaktır.
Etiketleme sızıntısı alarmı: Etiketleme kalitesini kontrol etmek için
Basınç testi: Basınç ekipman gereksinimini karşılayamadığında, makine kötü ürünlerin üretimini önlemek için durur.
Elektrik Yapılandırması:
No.
Adı
| Miktar | Marka | 1 | Dokunmatik ekran |
| Detaylar: | Schneider | Detaylar: | |
| 11 | Schneider | Detaylar: | |
| 1 | Schneider | Detaylar: | |
| 15 | Schneider | Detaylar: | |
| 13 | Schneider | Detaylar: | |
| 1 | Schneider | Detaylar: | |
| 1 | Sick | Detaylar: | İnvertör |
| 4 | Schneider | 15 | |
| 12 | Panasonic | Detaylar: | Devre kesici |
| 2 | Panasonic | 11 | Devre kesici |
| 9 | Schneider | 12 | |
| 5 | Schneider | 13 | |
| 1 | Schneider | Detaylar: | |
| 4 | Schneider | 15 | |
| 1 | Schneider | Detaylar: |
